説明
※デモ機のお試しをご希望の方はこちら
※販売業者の方、見積書が必要な方、公費を申請する方は、こちらからお問い合わせください。
発送目安:1~2営業日
at-mall限定での特価販売

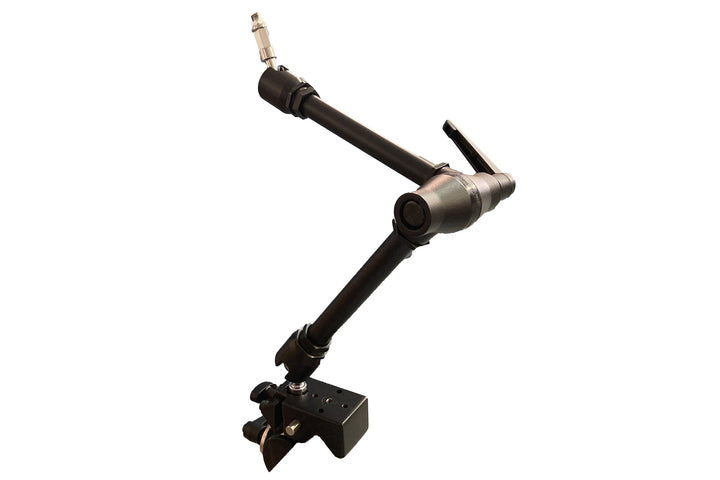

スイッチやジョイスティックなどの主に入力デバイスを、パイプやテーブルなどに固定するための、「アーム」+「クランプ」+「取り付け部品」のセットです。
マックスアームと、スーパーコンビクランプの組み合わせは、固定力が抜群で、様々なシーンでお使いいただけます。
※クランプのアーム調整部が丸型ホイールタイプのものから、ハンドルタイプに変更になりました。アジャスタブルハンドルは、握力が弱くても回しやすく締め込みやすい形状となっています。
※クランプの色は黒になります。
取り付けたいものによって、選んでいただくセット内容が異なりますので、下の「セット内容」「スイッチやジョイスティックを固定するには」をご確認ください。

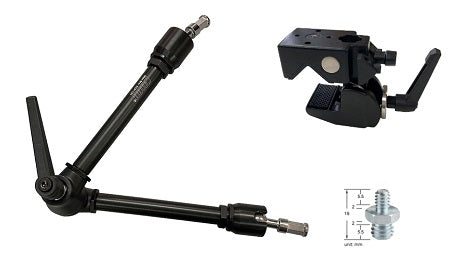

■セット内容(KM-715HA)
(1)マックスアーム・アジャスタブルハンドル(KCP-101)
(2)スーパーコンビクランプ・アジャスタブルハンドル(KCP-710B)
(3)3/8-1/4雄ネジ変換アダプター(KS-054)
■付けたいスイッチから選びます
■各種スイッチマウントセットの構成
スイッチマウント の各セットの構成については、下の表をご参照ください。
■仕様
取付場所 |
・Φ5mm~51mmのレールやパイプ ・厚さ5mm~30mmの平らな面(テーブルなど) |
耐荷重 |
3kg(パイプ取付時) |
アームの長さ (最長) |
53cm |
重さ |
1.36kg |
■スイッチやジョイスティックを固定するには

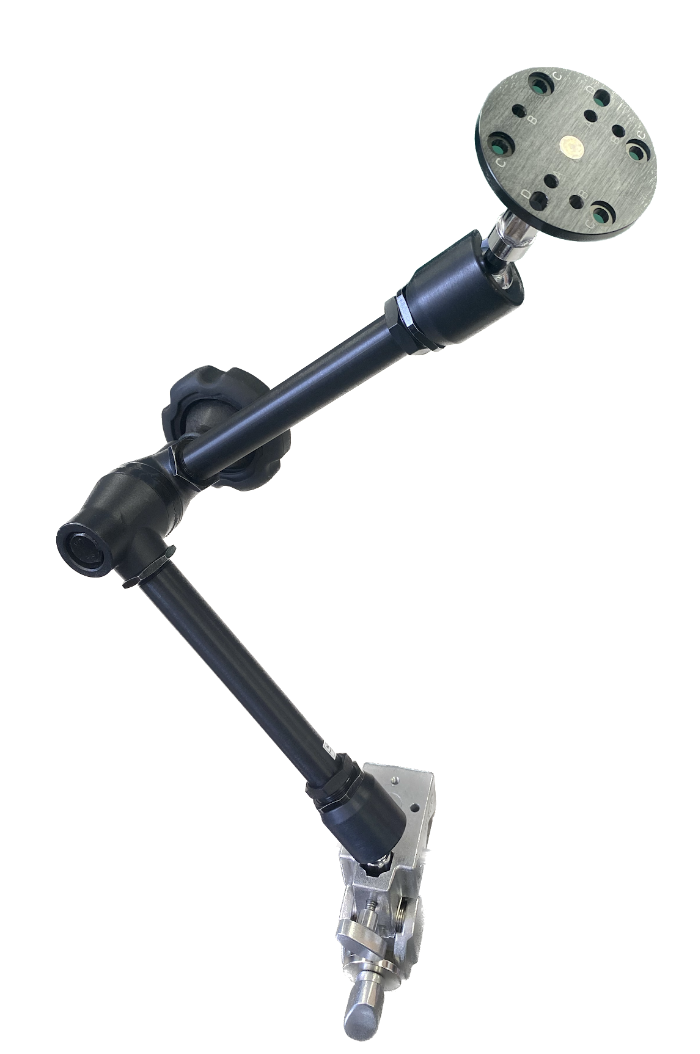

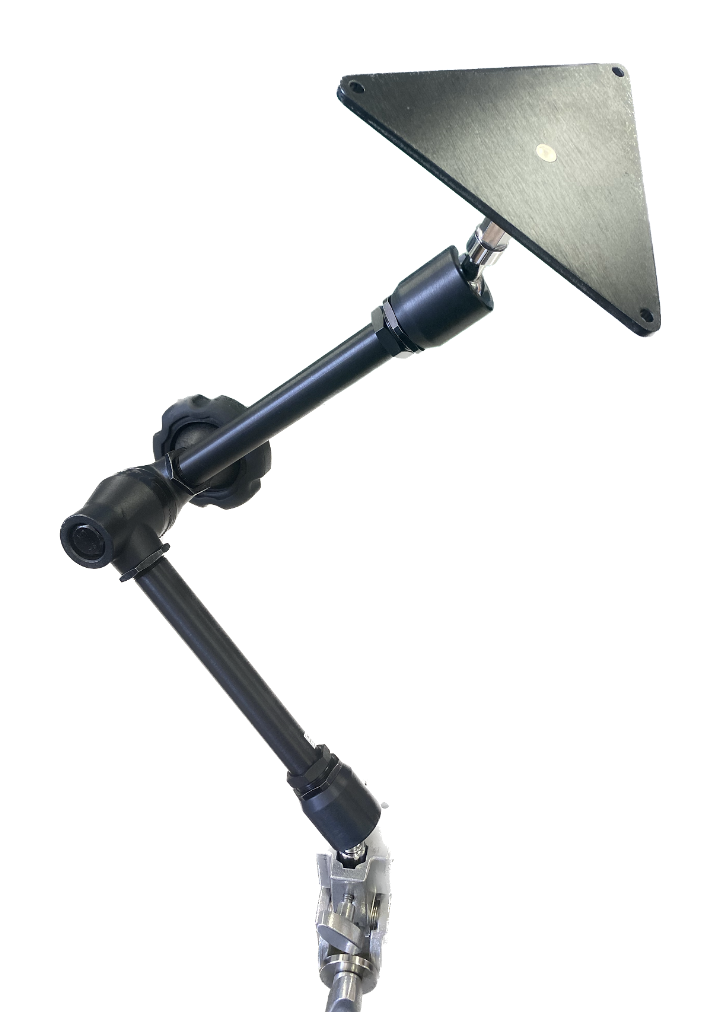

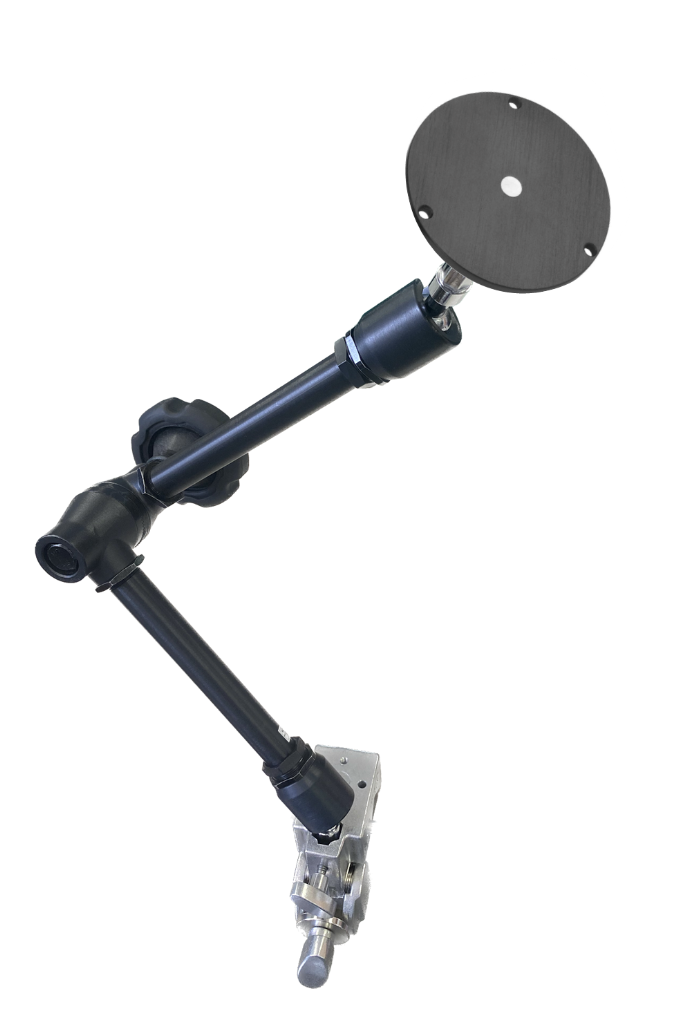

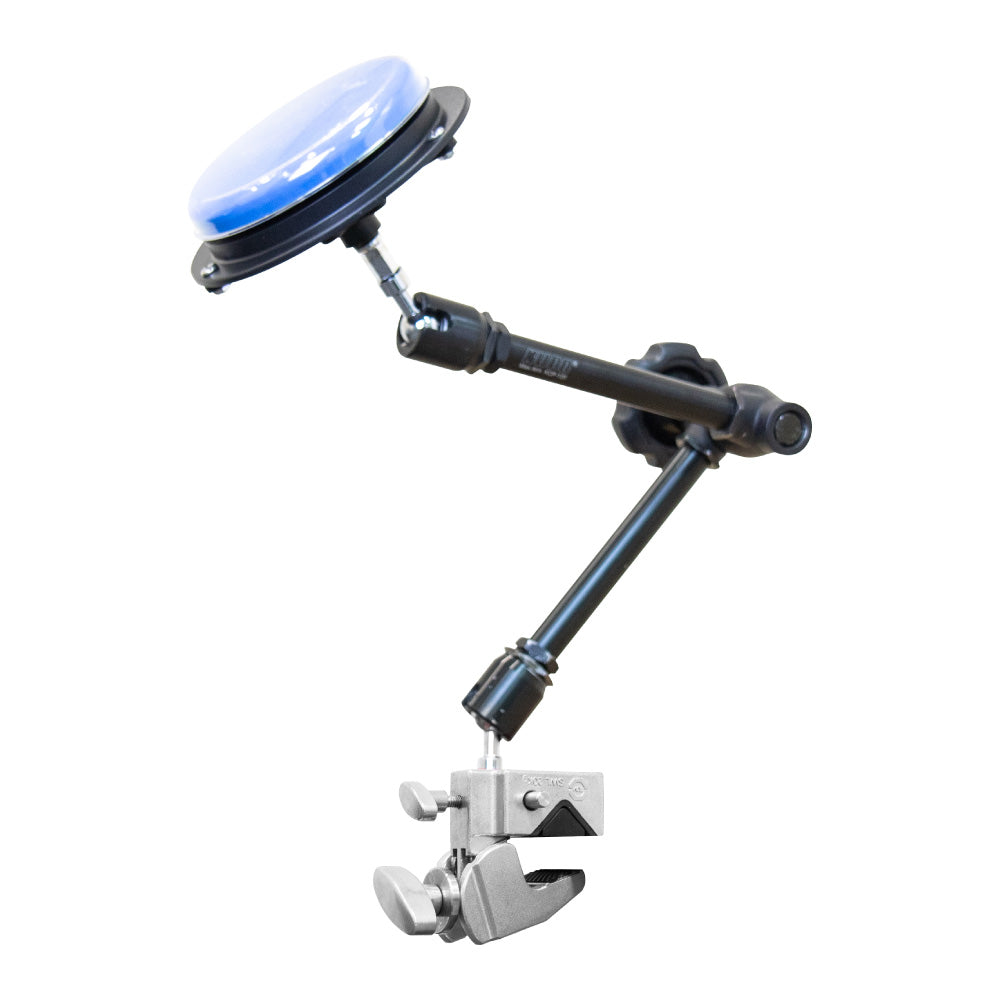

スムージ125やAbleNet製のスイッチ、入力デバイス(Optima Joystick/Trackball)などを固定する際は、KUPO製マウンティングプレート(円形マウンティングプレート Sサイズ/Mサイズ)・三角形マウンティングプレートをお使いください。
また付属の「3/8-1/4雄ネジ 変換アダプター」で、らくらくマウスⅢ、Flex Controller などの機器をマウントできます。
セット内容の表を参考に、取り付けたいものから必要なセットを選んでください。
なお、ジョイスティックマウス・アナログジョイスティックなど、表に記載のないスイッチなどを固定したい場合は、よくある質問をご参照下さい。
(商品検索)
・Optima Joystick(オプティマジョイスティック)
・Optima Trackball(オプティマトラックボール)
・n-ABLER Pro Joystick(エヌエイブラープロジョイスティック)
(参考)テクノツール商品の固定イメージ
※別売りの「カメラ雲台アダプター(ジョイスティックマウス/アナログジョイスティック用)」が必要です。
■マックスアーム・アジャスタブルハンドルについて
ハンドルホイールで3つの関節を同時にロック/アンロックでき、簡単に固定位置を決められます。
中央の関節は360度回転し、無段階の調整が可能です。また歯型に噛み合う特殊なディスクによって固定力を高めています。
一方の端には3/8"-16のネジ穴が、もう一方の端には1/4"-20のネジ穴が開いています。

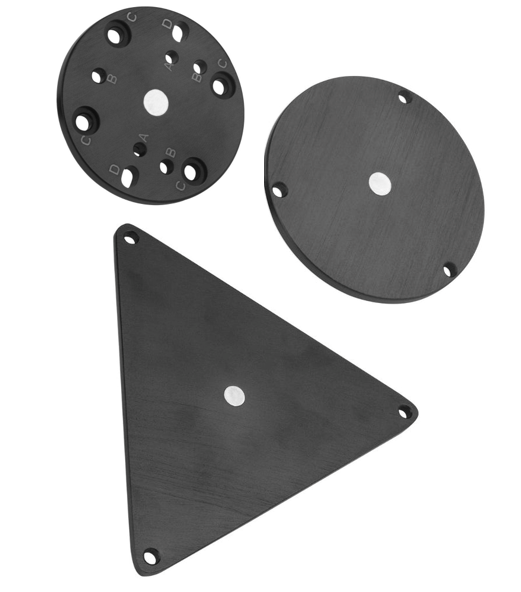

1/4"-20のネジ穴は、KUPO製マウンティングプレート(円形マウンティングプレート Sサイズ/Mサイズ)(三角形マウンティングプレート)に適合しています。
※クランプの色は赤ではなく、シルバーになります。
旧タイプ・例
部品型番 | KCP-101 |
長さ(最長) | 53cm |
重さ | 1.0kg |
■スーパーコンビクランプ・アジャスタブルハンドルについて
汎用性が高く、強力で頑丈なクランプです。
外径0.2~2インチ(5~51mm)のレールやチューブにしっかりと固定することができます。付属のプラスチック製サドルをスーパーコンビクランプに取り付ければ、厚さ0.2~1.2インチ(5~30mm)のテーブルに固定できます。
アームとの接続部分は六角状のスタッドに対応したソケットになっています。ネジロック機構でアームとクランプをしっかり固定して使用してください。
部品型番 | KCP-710B |
素材 |
・アルミニウム合金ダイカスト(主要構造部) ・ステンレス鋼 |
認証 | 20kgの荷重を支えることができるTUV認証を取得 |
■ユーザー事例
■福祉制度の利用
個人の方が購入する際に、日常生活用具給付が受けられる可能性があります(対象種目:情報・意思疎通支援用具)。制度を利用する場合は、見積書等の書類が必要になります。お住まいの自治体へ手続き方法をご確認のうえ、お問い合わせフォームからご連絡ください。
■部品の購入
KUPOCAREの必要部品を揃えておくと、たとえば以下のように組み替えて多用途で使うことができます。
- 場面に応じて、一本のマックスアームにスマートフォンとプッシュスイッチを付け替える
- ナックルアームの部品を買い足して、タブレットとスマートフォンを同時に取り付ける
また紛失時、故障時も部品交換で済む場合もあります。
商品ページに構成部品を記載してありますので、参照のうえ必要部品をご購入ください。
「どの部品が必要なのかわからない」、「これとこれは接続できるの?」などご不明な点があれば、こちらからお問い合わせください。
